Электроды МТГ-03 ESAB Швеция
Артикул: 145674290
ESAB
много
Описание
-
Артикул 145674290
-
Производитель ESAB
-
Страна Швеция
Электроды МТГ-03 основного покрытия для ручной дуговой сварки заполняющих и облицовочного слоев шва. Используются для сварки трубопроводов и конструкций из низкоуглеродистых, низколегированных сталей прочностных классов К55-К60 с номинальным значением временного сопротивления разрыву до 540-590 Н/мм².
Электроды ESAB МТГ-03 предназначены для сварки во всех пространственных положениях, кроме вертикального сверху вниз. Наплавленный металл устойчив к разрыву, имеет хорошие показатели ударной вязкости также при низких температурах. Дуга стабильна, разбрызгивание малое, шлак отделяется легко.
Электроды с основным покрытием марки МТГ-03 предназначены для ручной электродуговой сварки на постоянном токе обратной полярности (DC+) углеродистых и низколегированных конструкционных сталей перлитного класса с пределом прочности от 540 до 590 МПа с высокими требованиями ударной вязкости. Стандартной областью применения электродов МТГ-03 является сварка заполняющих и облицовочных слоев неповоротных стыков трубопроводов, сосудов и других ответственных конструкций.
- Разработчик формулы электродов МТГ-03: ООО "Сычевский электродный завод"
- Завод изготовитель: ЗАО "ЭСАБ-СВЭЛ", Санкт Петербург, предприятие группы компаний ESAB. Производство марки по рецептуре Сычевского электродного завода
- Бренд: Электрод марки МТГ-03 по формуле Сычевского электродного завода производится под брендом ESAB
- Стандарт и ТУ: ГОСТ 9467-75 – Э60, ТУ 1272-138-55224353-2014, AWS A5.5 E8015-G
- Аттестации и сертификации: Электроды МТГ-03 производства СВЭЛ уже имеют свидетельства НАКС на все группы опасных объектов за исключением КСМ. Электроды находятся в процессе внесения в Реестр Газпрома. Ориентировочная дата внесения в Реестр март – апрель 2015. Сварочные электроды МТГ-03 аттестованы НИЦ "Мосты", НАКС, сертифицированы Госстандартом России, одобрено Российским морским регистром судоходства (категория 3Y40HH), Регистром Ллойда (Великобритания) (категория 3Y40H15)
- Классификации и одобрения: ISO Е 515 В 120 20 Н; AWS Е 8015 Н8; BS Е 5150 В 120 20 Н; Э60-МТГ-ОЗ-O-УД Е517-Б20
Рекомендации и области применения сварочных электродов МТГ-03
- Электроды диаметром 3,0 и 4,0 мм предназначены для сварки и ремонта заполняющих и облицовочных слоев швов неповоротных стыков нефте- и газопроводов из сталей прочностных классов до К60 (Х70) включительно (нормативный предел прочности до 588 Н/мм² включительно).
- Применяется совместно с электродом МТГ-01К – электродом для сварки корня шва
- Выполнение ответственных швов других конструкций повышенной прочности в нефтехимической , энергетической и строительной промышленности
- Замещение электродов импортного производства
Технические характеристики сварочных электродов СВЭЛ МТГ 03
Механические свойства металла шва
Вид т/о |
Температура испытаний, С |
Временное сопротивление разрыву, МПа |
Предел текучести, МПа |
Относительное удлинение, % |
Относительное сужение, % |
Ударная вязкость, Дж/см2 | |
KCV | KCV-60 | ||||||
Не менее | |||||||
Без т/о | 20 | 610 | 480 | 23 | 63 | 120 | 34 |
Механические свойства наиболее ходовых трубных сталей в соответствии ос стандартом API.
Марка стали API 5L | DIN 17172 сопоставимые марки StE... | Предел текучести (min), МПа | Предел прочности (min), МПа | Относительное удлинение (min), % |
A | 210.7 | 210 | 330 | 28 |
B | 240.7 | 240 | 410 | 23 |
X42 | .290.7 | 290 | 410 | 23 |
X46 | 320.7 | 315 | 430 | 22 |
X52 | 360.7 | 360 | 450 | 21 |
X56 | 385.7 | 385 | 490 | 20 |
X60 | 415.7 | 415 | 520 | 19 |
X65 | 445.7 ТМ | 450 | 550 | 18 |
X70 | 480.7 ТМ | 480 | 560 | 18 |
X80+ | 550.7 ТМ | 550 | 620 | 18 |
X100+ | 690.7 ТМ | 690 | 760 | 18 |
Параметры сварки электродами ESAB МТГ-03
Диаметр электрода МТГ-03, мм | Сила сварочного тока, А | ||
Нижнее | Вертикальное | Потолочное | |
3,0 | 100-130 | 90-130 | 100-120 |
4,0 | 140-180 | 110-170 | 150-180 |
Рекомендации по сварке электродами МТГ-03
Использовать только сухие электроды мтг-03. Повторная прокалка в течение 1 часа при температуре 350 +20° С. Сварку производить на короткой дуге. Сварка ведётся на постоянном токе обратной полярности.
Сварочный ток при сварке в нижнем положении:
- для электродов мтг-03 ф4.0мм э60: 100-130 А. Напряжение на дуге: 20-24 В
- для электродов мтг-03 ф4.0мм э60: 140-180 А. Напряжение на дуге 22-26 В
Потребление электродов МТГ-03 в килограммах на 1 метр сварного шва
Сварка электродами МТГ-03 с основным покрытием длиной 350 мм в положении снизу вверх с учётом 30 мм огарка.
Толщина стенок, мм | 3,0мм | 4,0мм | Потребление электродов, кг |
5,16 | 0,2 |
|
0,4 |
6,35 | 0,35 |
|
0,55 |
7,93 | 0,65 |
|
0,85 |
9,52 | 0,2 | 0,9 | 1,1 |
12,7 | 0,2 | 1,55 | 1,75 |
15,88 | 0,2 | 2,45 | 2,65 |
17,46 | 0,2 | 2,95 | 3,15 |
19,04 | 0,2 | 3,5 | 3,7 |
20,63 | 0,2 | 4 | 4,2 |
22,22 | 0,2 | 4,75 | 4,95 |
23,81 | 0,2 | 5,4 | 5,6 |
25,4 | 0,2 | 6 | 6,2 |
Упаковка сварочных электродов ЭСАБ-СВЭЛ МТГ-03
Для надежного хранения электроды МТГ-03 упакованы в пачку из микрогофрированного картона, запаянную в пластиковую пленку. Масса пачки: 4,5 кг для Ø 3,0 и 6,0 кг для Ø 4,0 мм. Пачка желтого цвета в соответствии со стандартами ESAB.
Положение электродов ESAB МТГ-03 при сварке
Сравнение электродов МТГ для сварки труб и магистральных трубопроводов
Наименование электродов | Назначение | Класс прочности | Предел прочности | Нормативные документы | Диаметр | |

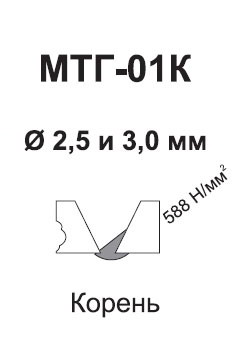

МТГ-01К (Э50А по ГОСТ 9467-75) | Сварка корневого слоя шва |
|
До К60 | До 589 Н/мм² | ГОСТ 9466-75, ГОСТ 9467-75, ТУ 51-00154325-05-00 Близкий международный стандарт AWS A5.1, E 70 18 |
2,5 мм 3,0 мм |
Сварка заполняющих и облицовочного слоев шва |
|
До К54 | До 539 Н/мм² |
3,0 мм |
||

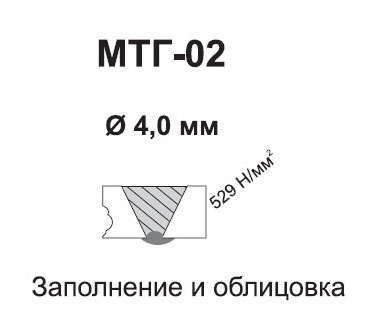

МТГ-02 (Э50А по ГОСТ 9467-75) | Сварка заполняющих и облицовочного слоев шва |
|
|
до 529 Н/мм² | ГОСТ 9466-75, ГОСТ 9467-75, ТУ 51-00154325-06-00 Близкий международный стандарт AWS A5.1, E 70 18-G |
4,0 мм |

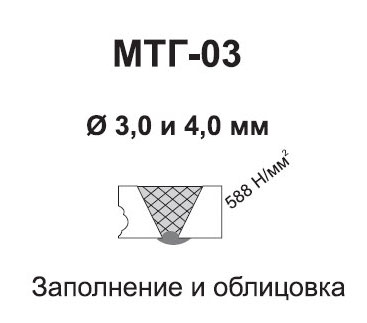

МТГ-03 (Э60 по ГОСТ 9467-75) | Сварка заполняющих и облицовочных слоев шва |
|
До К60 | от 539 до 589 Н/мм² | ГОСТ 9466-75, ГОСТ 9467-75, ТУ 51-00154325-07-00 Близкий международный стандарт AWS A5.5, E 80 16-G |
3,0 мм 4,0мм |
